75C3 - NAI 3U cPCI Lvdt/Rvdt&Syn/Res多功能板
75C3 是 3U CPCI 总线多功能 I/O 和通信板卡，拥有 3 个独立的功能模块插槽。2 个插槽可以配置各种I/O和通信功能；第 3 个模块具有 4 个多路复用的 A/D 通道和 28 个离散 I/O 可编程通道，或者带有参考电源。基于多 DSP 设计，每个模块具有更高的处理能力和专用预处理控制。
75C3 是 75C2、75C1 的升级版。75C3、75C2 和 75C1 都是3U cPCI规格的多功能板卡，75C1 和 75C2 只有两个模块槽，75C3 有 3 个模块槽，75C3 采用了多 DSP 技术，提高了板卡的功能密度，可以选择装配 自整角/旋变、LVDT/RVDT 仿真测量模块等，并有持续的BIT自检功能，提高了板卡运行时的监测功能。
- 产品特点
- 技术规格

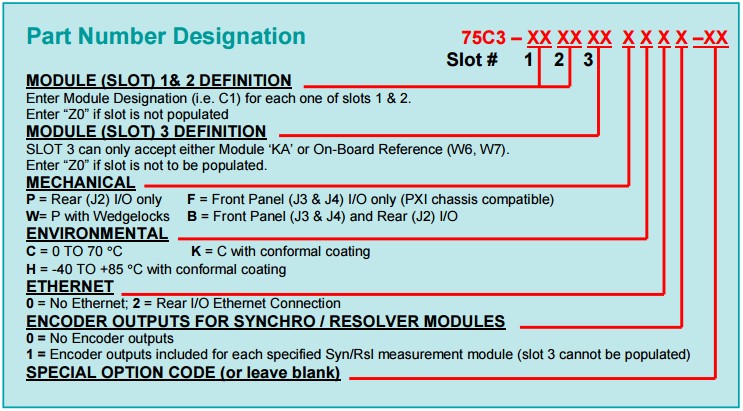

- 订货信息
- 资料下载
• 多功能单槽3U CPCI 板卡
• 用户可以指定三个不同的功能模块
• 通过CPCI总线或千兆以太网接口控制
• 自动 BIT 测试不断控制和记录每个通道运行情况
• 接线通过前面板和/或后面板
• 冷却方式支持风冷或导冷
• 满足商业级和军品加固级的应用需求
• 提供软件套包及驱动程序
可以选择装配的功能模块如下：
I/O模块：
· Analog-to-Digital (A/D) Converter
· Digital-to-Analog (D/A) Converter
· Discrete I/O - 16 Channel
· Discrete I/O - 48 Channel
· TTL I/O
· Differential Transceiver
· Servo Motor Control
测量/仿真模块：
· Digital-to-Synchro/Resolver
· Digital-to-LVDT/RVDT
· LVDT
· Synchro/Resolver-to-Digital
· Resistance Temperature Detectors (RTD)
· Reference
· SSI/Encoder/Quadrature Counter
通信：
· ARINC429
· RS-232/422/485
· MIL-STD-1553
· CANBus
- 3U CPCI 多功能测试板：75C3 产品简介.pdf[ 399KB ]
