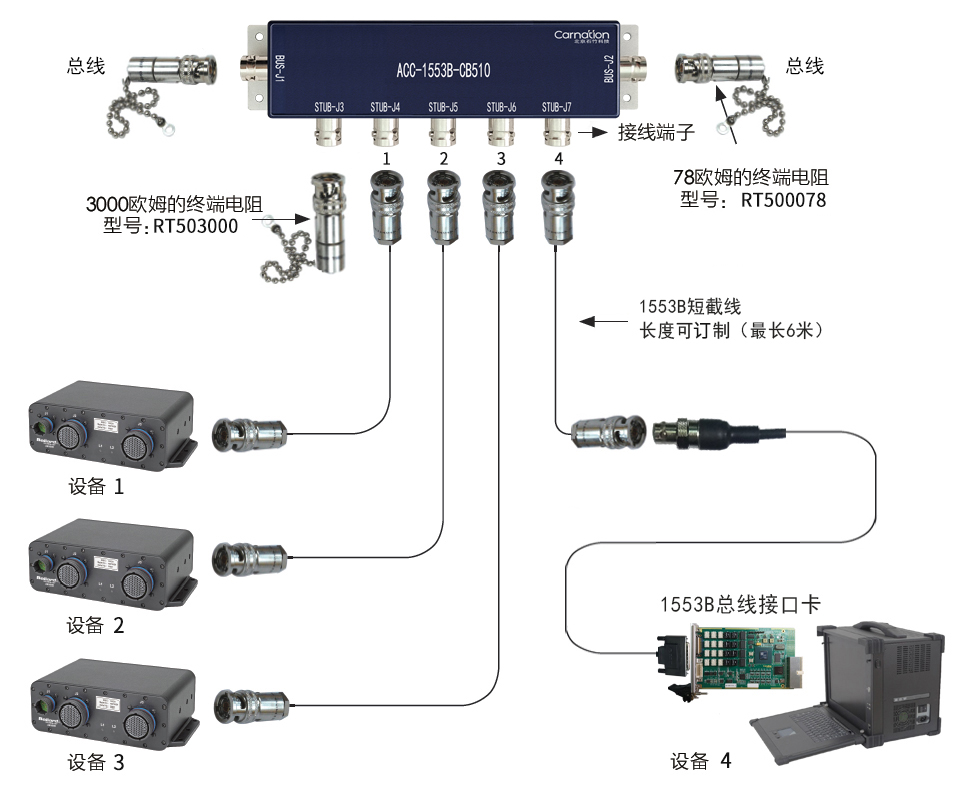

MIL-STD-1553B 专用负载匹配/端接器。负载匹配/ 端接器的作用是对耦合器中没有工作的空闲端口进行封闭。
常见应用为:
(1)1553B 总线(耦合器上连接总线的一端)的空闲端口应用 78 欧姆的负载匹配/ 端接器封闭;
(2)1553B 终端(耦合器上连接1553B设备的端口)的空闲端口应用3000 欧姆的负载匹配/ 端接器进行封闭。
实际应用中,空闲的终端端口通常不接任何端接器,保持开路,但终归要影响总线信号质量,建议封闭。
ACC-1553B-RT503000, 3000欧终端-子线匹配电阻
ACC-1553B-RT500078, 78欧总线匹配电阻
ACC-1553B-RT503000, 3000欧终端(子线)匹配电阻
ACC-1553B-RT500078, 78欧总线匹配电阻
