CAV-FASM-PCIE

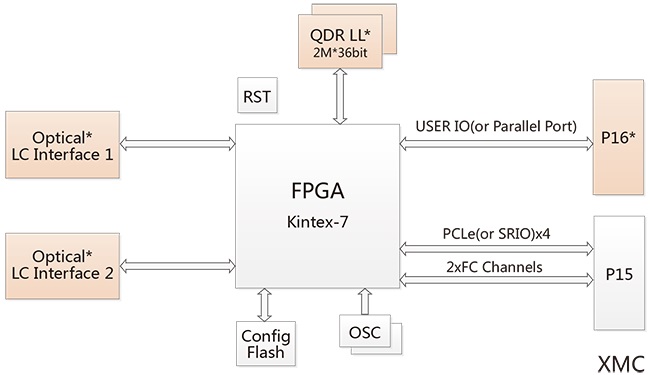

CAV-FASM-PCIE 是一款基于FC-AE-ASM 协议的半高全长规格HBA 节点卡（符合ANSI-VITA 42 标准），产品基于Xilinx K7 系列高性能FPGA，提供2 路LC 端口，端口速率支持1G/2G/4G。CAV-FASM-PCIE 能够方便集成到用户实际业务系统，快速接入FC-AE-ASM 网络，实现光纤总线终端的数据通讯。
软件：
FP-FCAE - FlightPack FC-AE-ASM 协议分析软件
- 产品特点
- 技术规格
- 订货信息
- 资料下载
标准半高全高PCIe 子卡标准
支持PCIex4 2.0 总线接口
支持1G/2G/4Gbps 可选配置，2 个FC 端口可独立使用
支持Fabric、点到点的拓扑结构
支持隐式登录及3 类服务
支持RAW（透传）和FC-AE-ASM 协议，符合FC-FS、FC-LS 标准
支持FC 帧长度为36~2148 字节
支持最大16 个Buffer-to-Buffer 信用，并支持信用数目可配置
支持流模式和块模式两种传输模式
支持最大256 个接收通道和256 个发送通道，每通道传输模式可配置
最大数据块长度为16MB，并支持硬件拆分/ 重组
支持优先级传输
支持时钟同步
支持单播、多播、广播
| 系统 | WindRiver Vxworks |
| 环境温度 | -40℃ ~85℃ |
| 尺寸 | 标准半高全长PCIe 子卡 |
| 总线接口类型 | PCIex4 2.0 |
| 光纤接口类型 | 2 个SFP 接口 |
| FPGA | Xilinx Kintex-7 系列 |
| 功耗 | 小于7.5W，含光模块 |
| 电源 | 12V/1.5A，3.3V/1A |
CAV-FASM-PCIE-C(商业级）
CAV-FASM-PCIE-I(工业级）
