IC-FEP-VPX6b - IC 6U VPX T1042 T2081和 V7 多处理单板
IC-FEP-VPX6b是一款极致性能的，设计先进的6U OpenVPX单板计算机，产品整合了强大的PowerPC T系列处理器和Xilinx FPGA核心，可以在有限的功耗下提供最大的性能释放，特别适合用于高性能的运算环境，例如大数据量信号处理等。
相对于上代产品IC-FEP-VPX6a，新一代IC-FEP-VPX6b提供了更强大的计算性能和更高数据吞吐量带宽，且更好的控制了功耗。Freescale QorlQ 处理器提供高级系统管理功能，而高级PCIe交换功能则用于连接各处理器节点，IC-FEP-VPX6b同时提供的两颗Virtex-7 FPGA提供了高带宽串行交换界面。

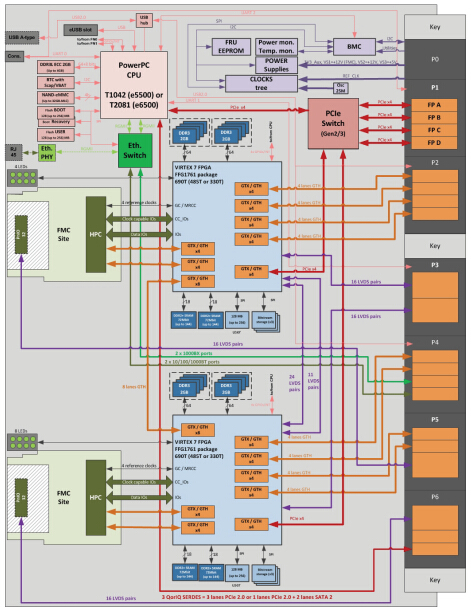

IC-FEP-VPX6b提供FMC夹层卡扩展位，可以用来安装ADC，DAC，GPIO，视频，sFPDP或其他FPGA FMC模块。产品布局图如下：
- 产品特点
- 技术规格
- 订货信息
- 资料下载
处理器单元
一颗Freescale QorlQ T1042四核心 PowerPC处理器，基于64bit e5500 DPAA架构核心
(可选T2081处理器，采用双线程四核心e6500核心)
2 GB ECC DDR3L SDRAM 内存/4GB(仅限T2081处理器)
3* 1或2GB Mirrorbit SPI FLash
32GB MLC / 16GB SLC NAND Flash
2颗 Xilinx Virtex-7 系列FPGA，XC7VX690T/ (可选VX330T或VX485T)
两个DDR3扩展：64bit，每个2Gbytes
两个个SRAM DDRII+:18bit/72Mbits(最高144Mbits)
两颗FPGA之间通讯：8 * GTH Lans，35 LVDS
一个 Gen2 PCIe 交换
1个Giga 以太网 Layer2 交换机
VPX及通讯设备
4* PCIe x4 端口(来自PCIe 交换)
GTH 端口(4* GTH x4，来自每个FPGA)
GPIO：2*16 LVDS，2*16 差分对，FPGA提供的GPIO
4个千兆以太网端口(可配置为1000BT或1000BX)
1个RS232/RS485端口
2个USB 2.0端口
VITA 46.11系统管理 PIC µ-controller控制器
FMC接口
80 LVDS
4个参考时钟
2* GTX x4 link
前面板
1个USB 2.0，1个1000BT千兆以太网，1个控制端口
附件
工程调试工具包：JTAG/COP，控制台
后传输模块
IC-FEP-VPX6b 符合VITA 46.0规范，标准3U/4HP VPX规格。支持VITA 47级别风冷和导冷规格。
处理器单元
一颗Freescale QorlQ T1042四核心 PowerPC处理器，基于64bit e5500 DPAA架构核心
(可选T2081处理器，采用双线程四核心e6500核心)
2 GB ECC DDR3L SDRAM 内存/4GB(仅限T2081处理器)
3* 1或2GB Mirrorbit SPI FLash
32GB MLC / 16GB SLC NAND Flash
2颗 Xilinx Virtex-7 系列FPGA，XC7VX690T/ (可选VX330T或VX485T)
两个DDR3扩展：64bit，每个2Gbytes
两个个SRAM DDRII+:18bit/72Mbits(最高144Mbits)
两颗FPGA之间通讯：8 * GTH Lans，35 LVDS
一个 Gen2 PCIe 交换
1个Giga 以太网 Layer2 交换机
VPX及通讯设备
4* PCIe x4 端口(来自PCIe 交换)
GTH 端口(4* GTH x4，来自每个FPGA)
GPIO：2*16 LVDS，2*16 差分对，FPGA提供的GPIO
4个千兆以太网端口(可配置为1000BT或1000BX)
1个RS232/RS485端口
2个USB 2.0端口
VITA 46.11系统管理 PIC µ-controller控制器
FMC接口
80 LVDS
4个参考时钟
2* GTX x4 link
前面板
1个USB 2.0，1个1000BT千兆以太网，1个控制端口
附件
工程调试工具包：JTAG/COP，控制台
后传输模块
IC-FEP-VPX6b 符合VITA 46.0规范，标准3U/4HP VPX规格。支持VITA 47级别风冷和导冷规格。
