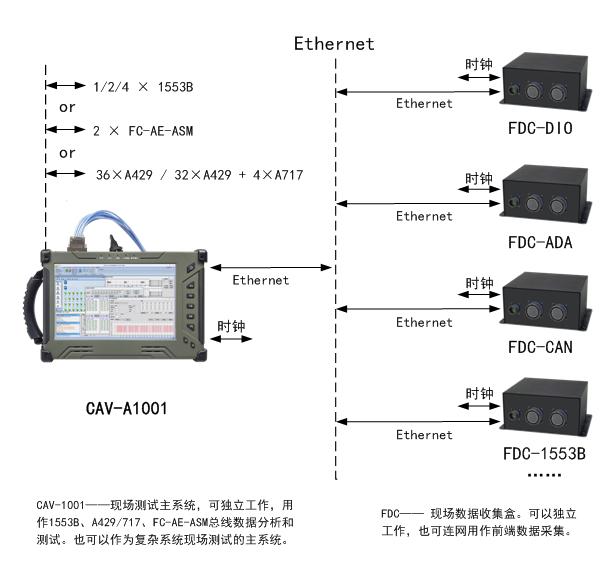

方案要点：

·   手提式便携1553B总线分析仪A1001(图示）、A970/测试仪T1502、T1451，可增配FC-AE-ASM和A429/717 测试模块。支持Ethernet 、USB、RS232/422/485和离散I/O

·   前端数据收集器（盒）FDC若干，航空插头，支持Ethernet、USB、RS232/422/485和离散I/O。按需求配置

·   FDC种类： 200路以上DIO，16路以上AD/DA，20路以上CAN， 2路1553B/16路A429/4路A717

·   主系统和前端FDC通过以太网联系

1553B测试应用图例

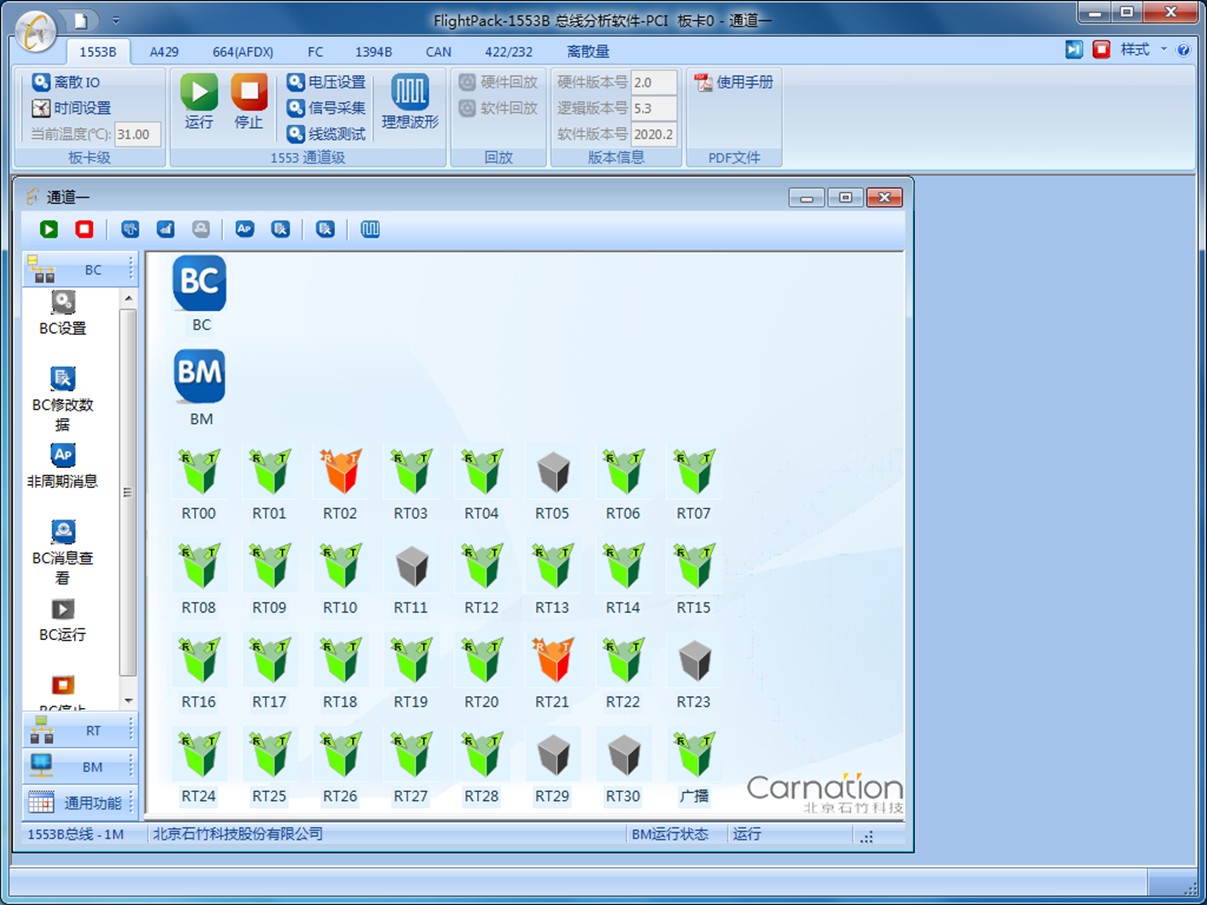

A.1553B 测试主界面。（支持1、2或4个通道同时工作，每个通道均可以仿真1个BC、31个RT和1个BM。）

1553B 测试主界面

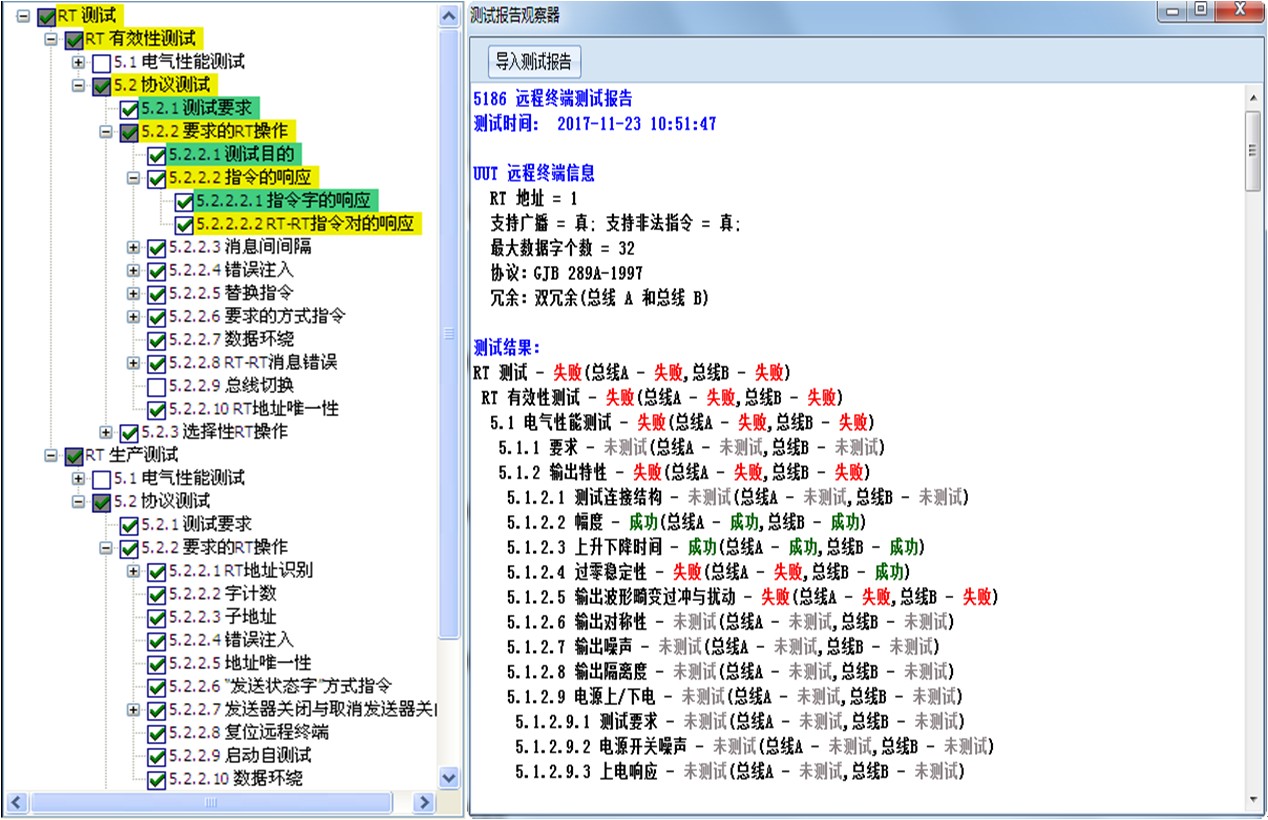

B.协议有效性测试。（支持远程终端有效性测试方法(GJB5186.1)和远程终端生产性测试方法(GJB5186.2)，其中GJB5186.1适用于RT定型前及设计定型的有效性测试过程。GJB5186.2适用于RT设计定型后生产测试过程。）

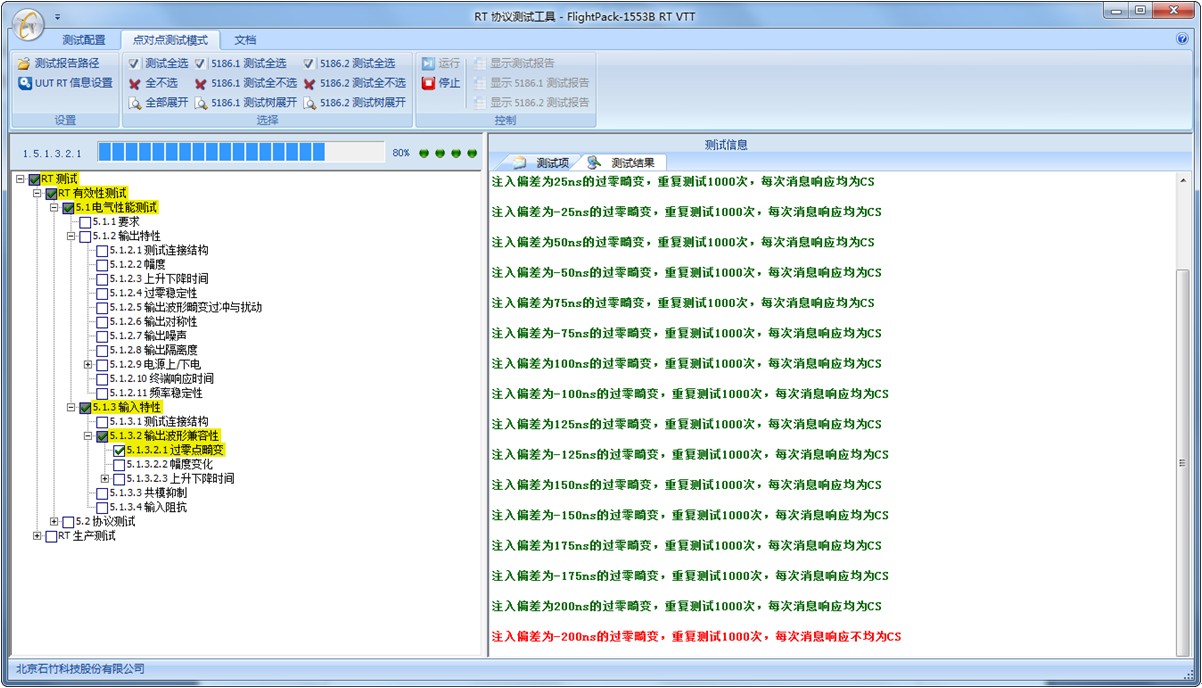

FlightPack-RT VTT 测试软件

C. 线缆测试窗口。（实际测试过程中，如果总线上某个终端设备不在线，主要可能的原因之一就是线缆问题。有可能是线缆连接方式的问题，也有可能是线缆本身的问题。下图图示是对单根线缆本身进行测试，将待测单根试线缆的两端一端接通道的总线A，一端接总线B，点击开始测试后就可以自动测试线缆的连通性。）

线缆测试窗口

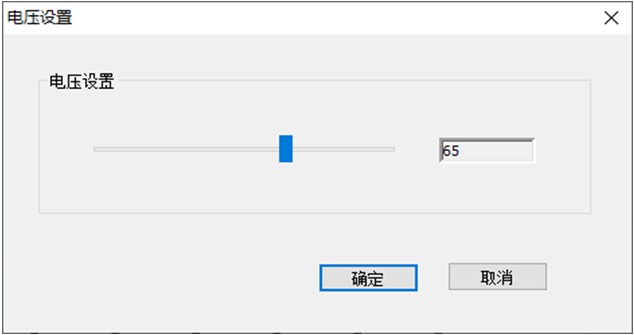

D. 总线信号幅值可编程。(可改变板卡输出电压的幅值，用于检测被测设备接收总线数据的能力)

GJB 5186.1中对应的测试项5.1.3.2.2 幅度变化。变压器耦合方式下，当被测设备端输入电压0.86V ≤ Vpp ≤ 6.0V时，被测设备应回正确的状态字，当被测设备端输入电压Vpp ≤ 0.20V时，被测设备应应表现为无响应；直接耦合方式下，被测设备输入电压1.2V ≤ Vpp ≤ 9.0V时，被测设备应回正确状态字，当被测设备输入电压Vpp ≤ 0.28V时，被测设备应表现为无响应。

GJB 5186.2中对应测试项5.1.3.2 幅度变化。变压器耦合方式下，被测设备端输入电压Vpp为0.86V或者6.0V时，被测设备应回正确的状态字，被测设备端输入电压Vpp为0.20V时，被测设备应表现为无响应；直接耦合方式下，被测设备输入电压Vpp为1.2V或9.0V时，被测设备应回正确状态字，被测设备输入电压Vpp为0.28V时，被测设备应表现为无响应。

总线信号幅值编程窗口

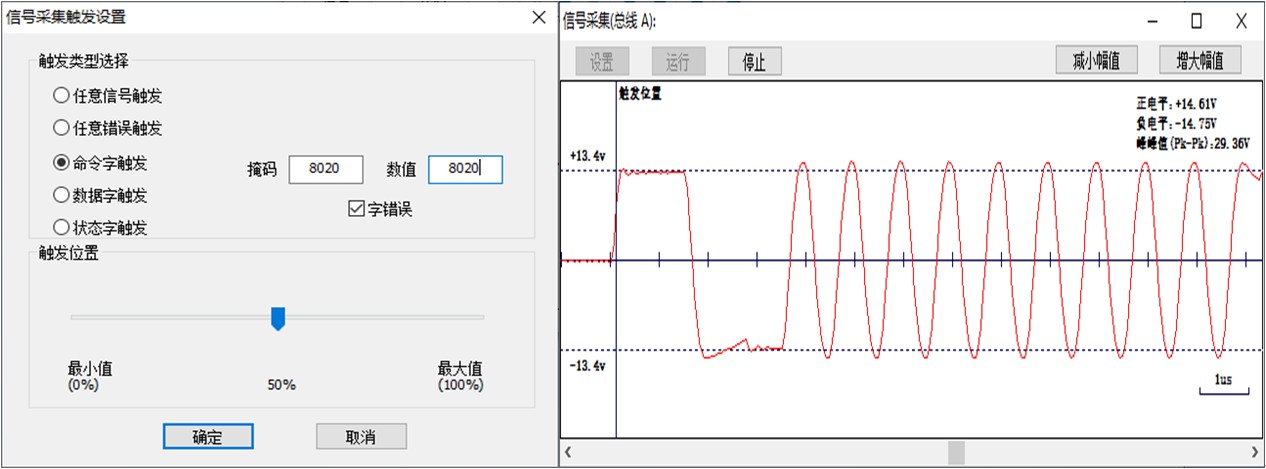

E. 总线信号采集。（支持任意信号触发、任意错误触发、命令字触发、数据字触发和状态字触发。可以自定义触发位置。可用于总线波形的观测和排故。）

任意信号触发：可以实时观测总线上信号。

任意错误触发：检测总线上任意错误时就可以触发信号采集，包括RT没有响应。

命令字触发：当检测到预先设置的命令字时触发信号采集，同时可以设置命令字上有错误时才触发。

数据字触发：当检测到预先设置的数据字时触发信号采集，同时可以设置数据字上有错误时才触发。

状态字触发：当检测到预先设置的状态字时触发信号采集，同时可以设置状态字上有错误时才触发。

触发条件设置总线信号采集窗口

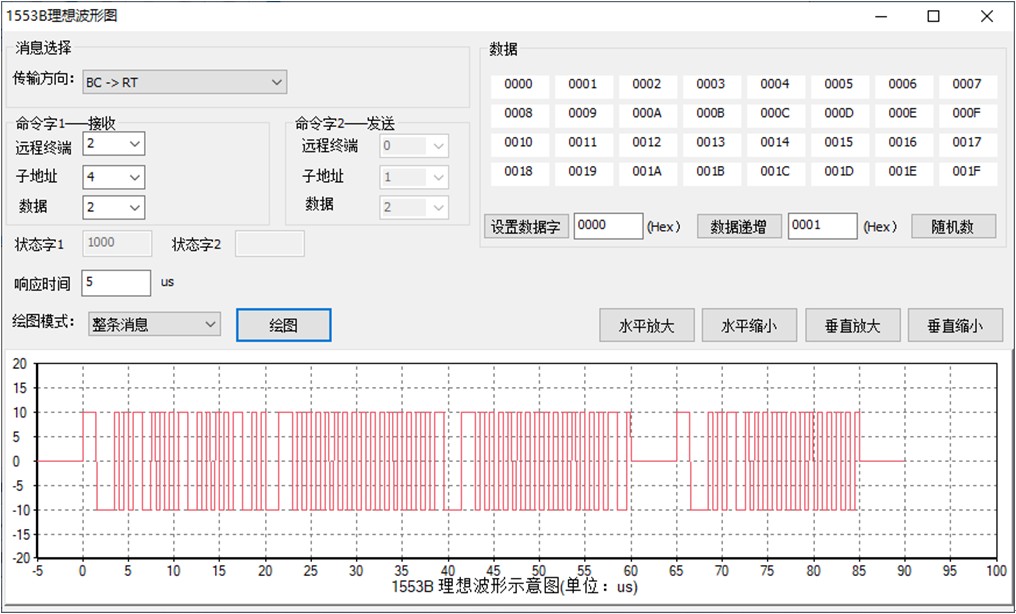

F. 理想波形显示。（可以灵活配置10种1553B 消息并绘图。其中命令字、数据字均可灵活配置。绘图模式可选择绘制整条消息，或者选择绘制命令字1、命令字2、状态字1、状态字2、数据字1、数据字2、。。。数据字32中的一个。理想波形窗口可用于1553B协议理解和学习。同时理想波形窗口可以和总线信号采集功能同时使用，将实际采集到的信号和理想波形做对比，用于判断检测实际信号的质量。）

1553B理想波形图窗口

G. 环境温度监控。可用于检测板卡环境温度，板卡环境温度过高，可能会影响性能。

温度监控截图

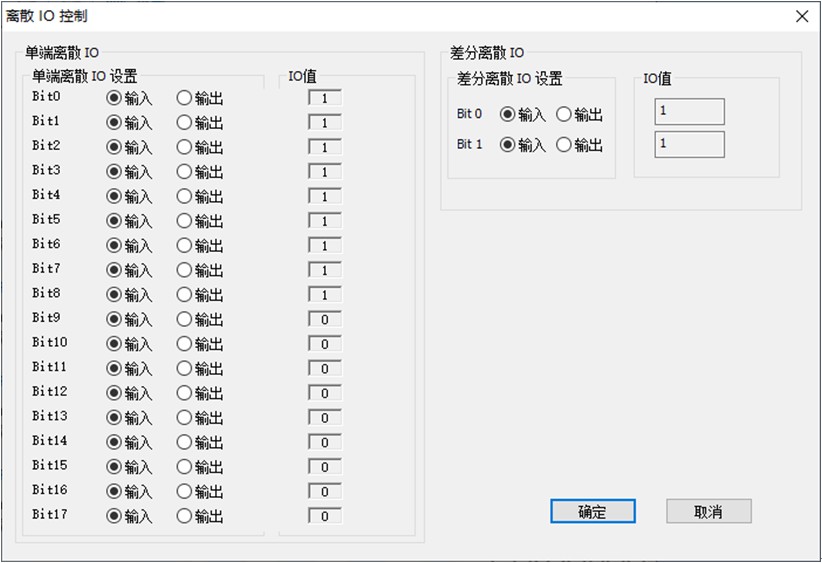

H. 离散IO控制窗口。（离散IO可以用作纯粹的离散IO使用，每一路均可配置为输入或输出。同时可以用作板卡某些功能的触发输入源或者触发输出源，实现和外部设备同步，设备可以做主设备，也可以做从设备）

离散IO控制窗口

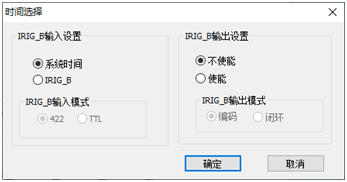

I. 时间选择配置窗口。可用于时钟同步。（设备支持IRIG_B时间，设备上时间可以选择从系统内部获取一个时间，然后开始计时，也可以选择外部的IRIG_B时钟源作为设备的时钟输入，如果选中了外部的IRIG_B时钟，那就可以实现和外部设备的时钟同步。同时设备的IRIG_B时钟可以选择向外输出，作为其他设备的时钟输入，从而实现不同设备间的时钟同步）

时间选择配置窗口
